Benchmarking Audioproduktion
Aufbau von zwei Avid Pro Tools | S6 Audio-Konsolen beim Bayerischen Rundfunk
Für seine Filmtonpostproduktion mit der Audio-Software Pro Tools von Avid hat der Bayerische Rundfunk in München zwei Avid S6 M40 Bedien-Panels in Betrieb genommen. Als weltweit führender Systemarchitekt für IT- und audiovisuelle Lösungen für Broadcast- und Medienanwendungen lieferte und implementierte Qvest die beiden Systeme im Auftrag des BR.
Nach den Anforderungen des Bayerischen Rundfunks konfigurierte das Systemintegration-Team von Qvest die zwei Audio-Konsolen. Um den laufenden Betrieb des Senders nicht zu unterbrechen, wurden die Panels zunächst in einem gesonderten Raum aufgebaut und getestet.
Herausforderung in der Integration
Eine besondere Herausforderung für Qvest war, die Wünsche und Anforderungen des Kunden umzusetzen und dabei die modulare Bauweise der Avid S6 Konsole zu erhalten. Entscheidend war also, trotz Anpassung der Rahmenkonstruktionen, die Mechanik der Komponenten und Frames beizubehalten. Jedes Modul sollte weiterhin beliebig verschoben und angeordnet werden können.
Step-by-step zur Avid S6 Konsole

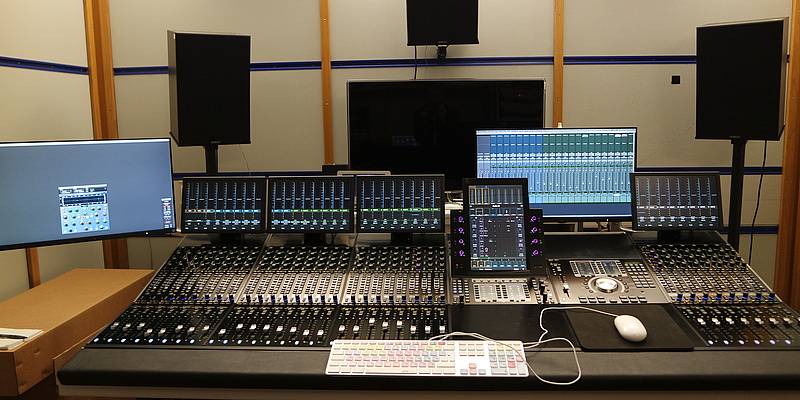

Vor dem endgültigen Aufbau stimmte der Bayerische Rundfunk die Avid S6 Konsolen ergonomisch auf seine Bedürfnisse ab. In der ersten Testphase verlegten die Tontechniker des BR die separaten Elemente in der Rahmenkonstruktion, um die optimale Position zu finden. Daraus entwickelte sich der individuelle Aufbau der Systeme: Das Automation-Modul mit Jog Wheel befindet sich rechts neben dem Master-Modul mit Touch-Monitor-Einheit. Die Mouse liegt genau darunter und die Tastatur wurde leicht versetzt, um die Arme so besser aufstützen können. Außerdem vervollständigen vier Fader- und vier Process-Module, gefolgt von vier Knob- und vier Display-Modulen die Bedienoberfläche. Nach der zweiten Testphase, in der die Konsole angeschlossen wurde und der BR die Bedienoberfläche nach seinen Bedürfnissen konfiguriert hat, baute das Qvest Team die Konsole ein zweites Mal auf.
Individuelle Konstruktionen für optimalen Einsatz im Kundenbetrieb

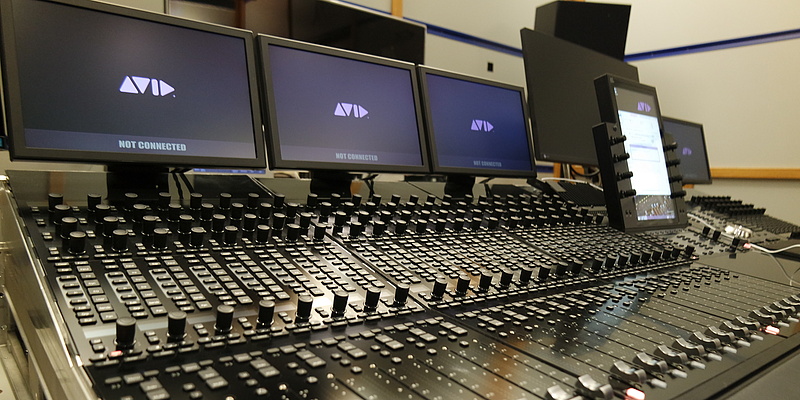

Beim Aufbau der S6 haben die Qvest Experten die Seitenwände der Chassis hinten um 10° angehoben. Mit dieser von Qvest entwickelten Konstruktion erhöhen sich die hinteren zwei Reihen mit den Knob- und Process-Modulen. Dies sorgt für eine verbesserte Ergonomie und Sicht auf die Displays und Bedienelemente.

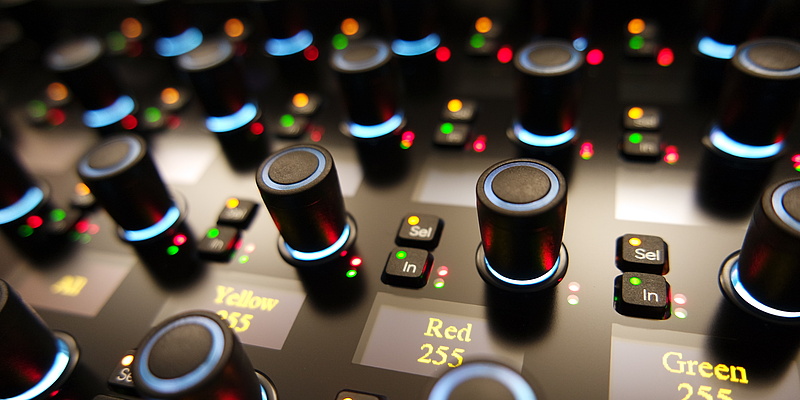

Zur Stabilisierung der erhöhten Wände wurden an den Rahmen zusätzliche Winkel angebracht. Die ursprüngliche Mechanik für das Verriegeln der T-Strips konnten bei den Anpassung weiterverwendet werden. Für die S6 Konsole beim BR hat Qvest vier Knob-Module pro Konsole eingesetzt. Der Bayerische Rundfunk hat so fünf Knobs pro Kanal zur Verfügung. Die duale Funktionalität der Knobs erlaubt das Ansteuern durch „press“ und „rotate“.
Zunächst montierte das Qvest Team die Fader-Module mit je acht Fadern. Danach wurde das Herzstück der Konsole eingesetzt: das Master-Touch-Modul. Zum Schluss fanden Knob-Modul, Process-Modul und Automation-Modul mit Jog Wheel ihren Platz in der Konsolenkonstruktion. Nach den zwei erfolgreichen Testphasen konnte Qvest die einzelnen Module auch mit dem Master-Touch-Modul verbinden.
Intuitive Bedienbarkeit komplexer Funktionen

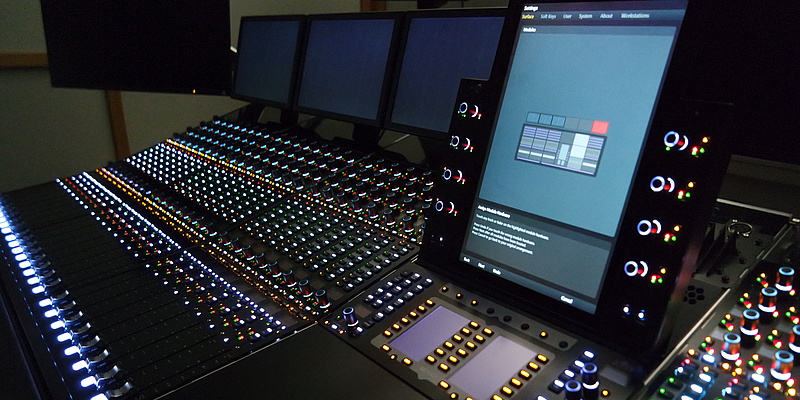

Die S6 Audiokonsole in den Räumlichkeiten des Bayerischen Rundfunks verfügt in der M40 Version über zahlreiche Konfigurationsmöglichkeiten. Unten haben die Projektbeteiligten von Qvest eine Fünf-Knob-per-Channel-Konfiguration mit je vier Fader-Modulen, vier Process-Modulen, vier Knob-Modulen und vier Display-Modulen verbaut. In der Mitte befinden sich das Automation-Modul mit Jog und das Master-Modul mit Touch-Monitor-Einheit.
Letzteres unterzogen die Qvest Experten zunächst einem Testdurchlauf. Damit der BR seine Audio-Postproduktion später reibungslos durchführen kann, wurden anschließend die Module geprüft: alle funktionierten einwandfrei. Insgesamt wurden vier Fader-Module eingebaut. Das Qvest Team prüfte im Fader-Test auch die Regler auf ihre Funktionalität.
Alle Tests verliefen erfolgreich. Der Bayerische Rundfunk kann nun bei der Tonnachbearbeitung Avid Pro | Tools ganz einfach über die Bedienoberfläche steuern. Die individuellen Einstellungen, zum Beispiel die Fader-Gruppen, werden in den jeweiligen Projekten gespeichert. Die Möglichkeit, Automationen auf mehreren Spuren gleichzeitig zu schreiben, vereinfachen zudem den Workflow. Dabei kann der Sender die S6 Konsolen auch später noch nach seinen Bedürfnissen konfigurieren. Inzwischen haben die zwei Avid S6 M40 Bedienoberflächen nach der Vorbereitung durch Qvest ihren Weg in die Tonstudios B und C des BR gefunden.
